Gamme d'aide au Diagnostic - sondes O2

1.But de la gamme

Actuellement il existe en après vente un taux de dépose injustifiée et relativement élevé sur les sondes O2.

Cette gamme a pour but de préciser quelles sont les actions à mener et les mesures à réaliser avant de déposer une sonde afin de s’assurer qu’elle est bien défectueuse.

2.Actions et mesures à réaliser

Il est important avant de déposer la sonde de vérifier ou réaliser les items suivants :

1. Le Pcode remonté est bien en relation avec la ou les sondes O2
2. L’aspect extérieur de la sonde peut expliquer la remontée du défaut
3. Mesurer les caractéristiques fonctionnelles des sondes

2.1 Pcode en relation avec la sonde

Le tableau ci-dessous recense l’ensemble des Pcodes qui sont en relation avec le composant sondes à oxygène :

N° du Pcode	Dénomination du Pcode	Sonde Amont/Aval
P0030	HO2S Heater Control Circuit	Amont
P0031	HO2S Heater Control Circuit Low	Amont
P0032	HO2S Heater Control Circuit High	Amont
P0036	HO2S Heater Control Circuit	Aval
P0037	HO2S Heater Control Circuit Low	Aval
P0038	HO2S Heater Control Circuit High	Aval
P0040	O2 Sensor Signals Swapped  Amont/  Amont	Amont/Aval
P0041	O2 Sensor Signals Swapped  Aval/  Aval	Amont/Aval
P0042	HO2S Heater Control Circuit	Aval
P0043	HO2S Heater Control Circuit Low	Aval
P0044	HO2S Heater Control Circuit High	Aval
P0050	HO2S Heater Control Circuit	Amont
P0051	HO2S Heater Control Circuit Low	Amont
P0052	HO2S Heater Control Circuit High	Amont
P0053	HO2S Heater Resistance	Amont
P0054	HO2S Heater Resistance	Aval
P0055	HO2S Heater Resistance	Aval
P0056	HO2S Heater Control Circuit	Aval
P0057	HO2S Heater Control Circuit Low	Aval
P0058	HO2S Heater Control Circuit High	Aval
P0059	HO2S Heater Resistance	Amont
P0060	HO2S Heater Resistance	Aval
P0061	HO2S Heater Resistance	Aval
P0062	HO2S Heater Control Circuit	Aval
P0063	HO2S Heater Control Circuit Low	Aval
P0064	HO2S Heater Control Circuit High	Aval
P0131	O2 Sensor Circuit Low Voltage	Amont

N° du Pcode	Dénomination du Pcode	Sonde Amont/Aval
P0133	O2 Sensor Circuit Slow Response	Amont
P0134	O2 Sensor Circuit No Activity Detected	Amont
P0135	O2 Sensor Heater Circuit	Amont
P0136	O2 Sensor Circuit	Aval
P0137	O2 Sensor Circuit Low Voltage	Aval
P0138	O2 Sensor Circuit High Voltage	Aval
P0139	O2 Sensor Circuit Slow Response	Aval
P0140	O2 Sensor Circuit No Activity Detected	Aval
P0141	O2 Sensor Heater Circuit	Aval
P0142	O2 Sensor Circuit	Aval
P0143	O2 Sensor Circuit Low Voltage	Aval
P0144	O2 Sensor Circuit High Voltage	Aval
P0145	O2 Sensor Circuit Slow Response	Aval
P0146	O2 Sensor Circuit No Activity Detected	Aval
P0147	O2 Sensor Heater Circuit	Aval
P0150	O2 Sensor Circuit	Amont
P0151	O2 Sensor Circuit Low Voltage	Amont
P0152	O2 Sensor Circuit High Voltage	Amont
P0153	O2 Sensor Circuit Slow Response	Amont
P0154	O2 Sensor Circuit No Activity Detected	Amont
P0155	O2 Sensor Heater Circuit	Amont
P0156	O2 Sensor Circuit	Aval
P0157	O2 Sensor Circuit Low Voltage	Aval
P0158	O2 Sensor Circuit High Voltage	Aval
P0159	O2 Sensor Circuit Slow Response	Aval
P0160	O2 Sensor Circuit No Activity Detected	Aval
P0161	O2 Sensor Heater Circuit	Aval
P0162	O2 Sensor Circuit	Aval
P0163	O2 Sensor Circuit Low Voltage	Aval
P0164	O2 Sensor Circuit High Voltage	Aval
P0165	O2 Sensor Circuit Slow Response	Aval
P0166	O2 Sensor Circuit No Activity Detected	Aval
P0167	O2 Sensor Heater Circuit	Aval
P0170	Diag Fuel System	Amont
P0171	Lean System	Amont
P0172	Rich System	Amont
P0173	Diag Fuel System	Aval
P0174	Lean System	Aval
P0175	Rich System	Aval
P2195	O2 Sensor Signal Stuck Lean	Amont
P2196	O2 Sensor Signal Stuck Rich	Amont
P2197	O2 Sensor Signal Stuck Lean	Amont
P2198	O2 Sensor Signal Stuck Rich	Amont
P2231	O2 Sensor Signal Circuit Shorted to Heater Circuit	Amont
P2232	O2 Sensor Signal Circuit Shorted to Heater Circuit	Aval
P2233	O2 Sensor Signal Circuit Shorted to Heater Circuit	Aval
P2235	O2 Sensor Signal Circuit Shorted to Heater Circuit	Aval
P2236	O2 Sensor Signal Circuit Shorted to Heater Circuit	Aval

N° du Pcode	Dénomination du Pcode	Sonde Amont/Aval
P2238	O2 Sensor Positive Current Control Circuit Low	Amont
P2239	O2 Sensor Positive Current Control Circuit High	Amont
P2240	O2 Sensor Positive Current Control Circuit/Open	Amont
P2241	O2 Sensor Positive Current Control Circuit Low	Amont
P2242	O2 Sensor Positive Current Control Circuit High	Amont
P2243	O2 Sensor Reference Voltage Circuit/Open	Amont
P2244	O2 Sensor Reference Voltage Performance	Amont
P2245	O2 Sensor Reference Voltage Circuit Low	Amont
P2246	O2 Sensor Reference Voltage Circuit High	Amont
P2247	O2 Sensor Reference Voltage Circuit/Open	Amont
P2248	O2 Sensor Reference Voltage Performance	Amont
P2249	O2 Sensor Reference Voltage Circuit Low	Amont
P2250	O2 Sensor Reference Voltage Circuit High	Amont
P2251	O2 Sensor Negative Current Control Circuit/Open	Amont
P2252	O2 Sensor Negative Current Control Circuit Low	Amont
P2253	O2 Sensor Negative Current Control Circuit High	Amont
P2254	O2 Sensor Negative Current Control Circuit/Open	Amont
P2255	O2 Sensor Negative Current Control Circuit Low	Amont
P2256	O2 Sensor Negative Current Control Circuit High	Amont
P2270	O2 Sensor Signal Stuck Lean	Aval
P2271	O2 Sensor Signal Stuck Rich	Aval
P2272	O2 Sensor Signal Stuck Lean	Aval
P2273	O2 Sensor Signal Stuck Rich	Aval
P2274	O2 Sensor Signal Stuck Lean	Aval
P2275	O2 Sensor Signal Stuck Rich	Aval
P2276	O2 Sensor Signal Stuck Lean	Aval
P2277	O2 Sensor Signal Stuck Rich	Aval
P2278	O2 Sensor Signals Swapped  Aval /  Aval	Aval
P2297	O2 Sensor Out of Range During Deceleration	Amont
P2298	O2 Sensor Out of Range During Deceleration	Amont
P2414	O2 Sensor Exhaust Sample Error	Amont
P2415	O2 Sensor Exhaust Sample Error	Amont
P2416	O2 Sensor Signals Swapped  Aval /  Aval	Aval
P2417	O2 Sensor Signals Swapped  Aval /  Aval	Aval
P2626	O2 Sensor Pumping Current Trim Circuit/Open	Amont
P2627	O2 Sensor Pumping Current Trim Circuit Low	Amont
P2628	O2 Sensor Pumping Current Trim Circuit High	Amont
P2629	O2 Sensor Pumping Current Trim Circuit/Open	Amont
P2630	O2 Sensor Pumping Current Trim Circuit Low	Amont
P2631	O2 Sensor Pumping Current Trim Circuit High	Amont
P2A00	O2 Sensor Circuit Range/Performance	Amont
P2A01	O2 Sensor Circuit Range/Performance	Aval
P2A02	O2 Sensor Circuit Range/Performance	Aval
P2A03	O2 Sensor Circuit Range/Performance	Amont
P2A04	O2 Sensor Circuit Range/Performance	Aval
P2A05	O2 Sensor Circuit Range/Performance	Aval

Remarque :

• Cette liste est amenée à évoluer au cours du temps en fonction de l’apparition de nouveaux diagnostiques.
• La sonde ne doit être changée uniquement si l’un des Pcodes ci-dessus est remonté, dans le cas contraire les sondes à oxygènes ne sont pas les capteurs à remplacer.

De plus, la lecture des Pcodes permet d’identifier lequel du capteur amont ou du capteur aval est défaillant.

 2.2  Observation Visuelle des sondes

Dans le cas où l’un des Pcodes ci-dessus est remonté, il faut maintenant reGARder l’aspect extérieur de la sonde et notamment les faisceaux.

La liste des points à reGARder est la suivante :

• Câbles de sondes : Endommagés/Arrachés
• Joint d’étanchéité du câblé : Desserti
• Corrosion des contacts du connecteur
• Humidité dans le connecteur
• Corps de sonde : abîmé ou endommagé

Voici quelques exemples avec des photos:

• Corps de sonde abîmé :

                           Pour ces deux exemples, la sonde doit être changée.

• Faisceaux coupés ou arrachés :

Pour ces deux exemples, la sonde doit être changée.

2.3     Mesures à réaliser

Dans le cas où l’on a bien une remontée de Pcodes et que la sonde ne présente pas de défauts visibles, il est, nécessaire de procéder à la mesure physique de deux caractéristiques essentielles de la sonde :

1. Vérification de la régulation de richesse
2. La résistance de chauffage qui permet de garantir ou non que la sonde sera bien chauffée et ainsi pourra fournir un bon signal

2.3.1     Vérification de la régulation de richesse

La mesure de la résistance de chauffage ne permet pas de lever l’ensemble des doutes sur la sonde.
Ainsi, il est nécessaire de vérifier le signal de la sonde et surtout son battement.

Les moyens nécessaires sont les suivants :

                    -1 multimètre

La mesure se fait suivant la procédure décrite ci-dessous :

1. Contact coupé, déconnectez le connecteur de la sonde
2. Mettre en contact les bornes du multimètre avec le connecteur de la sonde

3. Reconnectez la sonde
4. Faire tourner le moteur pendant environ 2 minutes à 2000 tr/minutes
5. Exécuter l’essai pendant que le moteur est chaud
6. Appuyer à fond sur l’accélérateur

Les résultats attendus sont les suivants :

• La tension de sonde doit osciller entre 0 et 1V
• La tension de la sonde doit être proche de 1V durant un pied à fond
• La tension sonde doit être proche de 0V lors d’un lâché de pied

Ainsi si l’une de ces caractéristiques n’est pas dans la tolérance, le capteur doit être changé.

2.3.2     Mesure de la résistance de chauffage

La résistance de chauffage se mesure à la température ambiante de la pièce et se prend entre les bornes 1 et 2 du connecteur de la sonde.

Les moyens nécessaires pour réaliser cette mesure sont :

1. Ohmmètre

La mesure se fait suivant la procédure décrite ci-dessous :

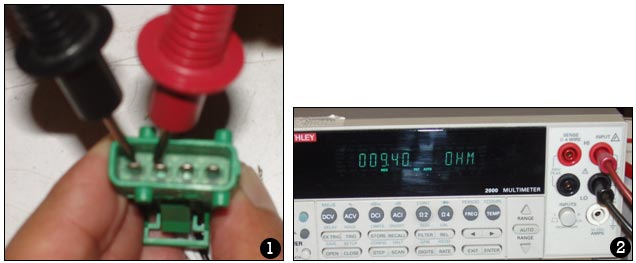

1. Contact coupé, déconnectez le connecteur de la sonde
2. Mettre en contact les bornes de l’ohmmètre avec le connecteur de la sonde



1. Branchement de l’ohmmètre aux bornes +et- du circuit de chauffage
2. Lecture de la valeur de la résistance de chauffage à l’Ohmmètre

Les valeurs à respecter, dépendent des produits, sont les suivantes :

Type de produit	Référence	Valeur (min-max) en Ohm
Bosch LSF4.2	93 359 782 80 93 359 785 80 93 359 789 80 93 361 488 80 93 368 765 80 93 368 766 80 93 424 706 80	8.0-10
Delphi OSP+	96 444 911 80 96 444 912 80 96 506 821 80 96 537 918 80	9.1-11.1
NTK  NRS FLO	96 369 687 80 96 369 688 80	3.0-4.0
NTK  NRS 6 Ohm	96 369 683 80 96 369 684 80 96 369 685 80 96 424 708 80	5.5-7.4
NTK  NRS+ UFLO	96 576 329 80	3.3-4.3
NTK  NRS 6R FLO	V7 548 961 80	5.4-7.3

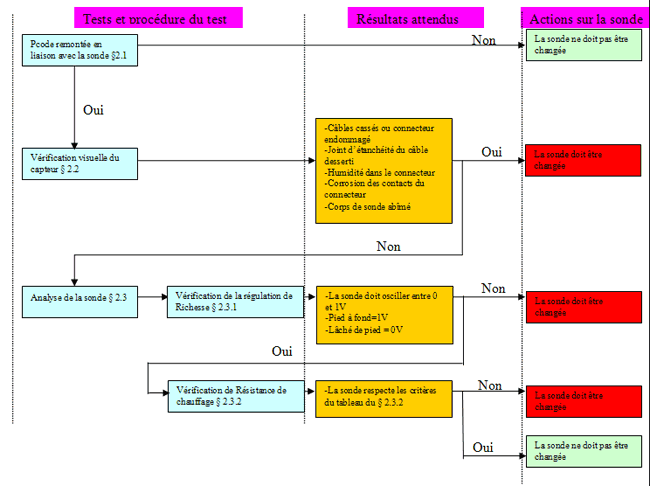

2.3.3     Diagramme de synthèse de vérification de la sonde

La graphique ci-dessous synthétise l’ensemble des actions à mener pour le contrôle complet de la sonde avant le démontage :

Lors de l’étape connexion de la sonde, reconnexion, il est formellement interdit de rajouter un spray anti-grippant sous peine de polluer la sonde

3.     Conclusion

Voici l’ensemble des opérations et analyses à réaliser avant de procéder au changement des sondes à oxygène.

Il est également demandé afin de faciliter les COMTEC, de bien préciser quel Pcode est remonté et a justifié le changement de la sonde, et de noter les valeurs des résistances de chauffage et de tension sonde lors de l’essai de régulation de richesse.
